Канатная конструкция для лазания-03.06

Артикул MO-03.06 Канатная конструкция для лазания-03.06

Канатная конструкция для лазания предназначена для установки на детских игровых площадках на открытом воздухе. Используется для проведения коллективных игр.

Длина оборудования – 6530 мм

Ширина оборудования – 6520 мм

Высота оборудования – 2200 мм

Вес нетто изделия – 280 кг.

Длина зоны безопасности – 9630 мм

Ширина зоны безопасности – 9630 мм

Площадь зоны безопасности – 52,7 м2

Высота свободного падения – 1335 мм

Возрастная группа от 5 до 14 лет

Описание конструкции

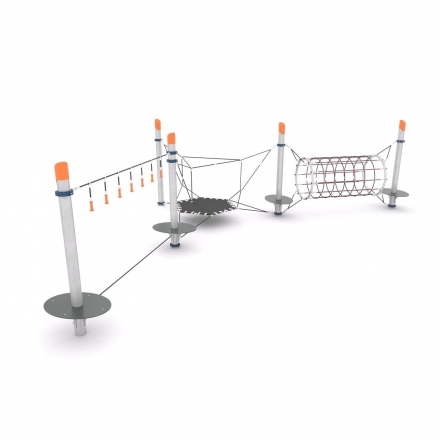

Канатная конструкция представляет собой 5 опорных столбов образующие
металлоконструкцию (МК), которые соединены между собой канатной частью (КЧ). Каждая опора
оборудована пластиковой площадкой.

В состав канатной части входит:

Сетка-труба, закреплённая между двух металлических колец, которые подвешены на
двух опорных столбах с помощью пластиковых хомутов;
Переход-мост, выполненный из трёх канатов, параллельно соединённые между собой
пластиковыми соединителями. Переход-мост закрепляется на кронштейнах
пластиковых площадок. Во избежание падения с каната между верхними частями опор
натянут канат со свисающими пластиковыми ручками в количестве 7 штук.
Канатное изделие, закреплённое между 3 столбами, образующие треугольник. По
центру треугольника располагается площадка из армированной резины, которая
подвешена в воздухе с помощью пластиковых соединителей и канатов.

Конструктивные особенности

МК (металлокаркас) конструкции состоит из следующих элементов:
Опорные стойки конструкции изготовлены из трубы ø108х4 мм. В качестве материала
используется чёрная сталь марки Ст3. К нижней части стоек приварена пятка, которая
крепится к штампованному оцинкованному фланцу.
На стойках установлены площадки из HDPE пластика толщиной 15 мм, которые обладает
хорошей износостойкостью. Данный материал не выцветает, не трескается, экологичный
и безвредный. В конструкции используется трехслойный HDPE пластик. Верхний слой
которого является резиновым и антискользящим.
Площадка состоит из двух половин, каждая из которых крепится к кронштейну с помощью
4-х винтов М8х35, шайб М8 и колпачковых гаек М8.
Кронштейн состоит фланца, двух косынок и опоры. Фланец представляет собой сегмент
трубы ø114х3. Косынки и опора изготовлена из листовой Ст3 толщиной 4 мм.
Кронштейны крепятся к трубе, зажимая её между собой, с помощью болтов М12х140,
шайб М12 и гаек М12. Болты и гайки закрываются пластиковыми колпачками из
сополимера полипропилена.
Верхние отверстия труб закрыты пластиковыми заглушками, выполненные из
полиэтилена высокого давления (ПВД).
Все метизы используются с оцинкованным покрытием.
Металлические элементы конструкции подвергается пескоструйной обработке,
цинкованию и покраске.

КЧ (канатная часть) состоит из:

Армированный шестипрядный каната «Полистарк» диаметром 16 мм, состоящего из
полипропиленовых нитей и стальной проволоки. Канат обеспечивает повышенную
стойкость сетки к ультрафиолетовому излучению. Нагрузка на разрыв составляет не
менее 3300 кг;
Канатная часть крепится к опорным столбам с помощью пластиковых хомутов,
выполненные из стеклонаполненного полиамида. Хомут состоит из двух половин,
которые скрепляются между собой 4 винтами М8х50 и гайками М8.
Коннектор с рым-гайкой из нержавеющей стали марки 08Х10H10, которые
обеспечивает присоединение коуша канатной части к пластиковому хомуту.
Коуши из оцинкованной Ст3, защищающие канат от истирания. Металлический коуш
обеспечивается пластиковой вставкой из полиэтилена РЭ, чтобы предотвратить
застревание в нём пальцев.
Втулки из алюминиевого сплава АД0, которые обжимают канат, закрепляя его в коуше.
Т-образные соединители, выполненные из алюминиевого сплава АМц. Данный
соединитель представляет собой втулку отверстием под канат. Перпендикулярно
подходящий канат обжимается данной втулкой, в то время как второй канат проходит
через отверстие во втулке и фиксируется в ней саморезом 4,2x45 мм.
Оцинкованная цепь 6х19 ТУ 3148-018-00235424-00.
Пластиковые соединители для параллельно расположенных канатов. В качестве
материала соединителя используется из полиамида (ПА6). Соединитель состоит из
двух половинок, которые скрепляются с помощью винтов М4 и гаек М4. Канат
фиксируется в соединителе с помощью саморезов 4,2х30 мм.
Резиновой армированной ленты толщиной 9 мм. Края ленты крепятся к канату с
помощью пластиковых соединителей из полиамида (ПА6). Соединитель состоит из
двух половинок. Они соединяются между собой винтом М8х30, который проходит
сквозь отверстие в резине и фиксируется гайкой М8, и винтом М4х18, который
фиксируется гайкой М4. Канат, проходящий через соединитель вдоль ленты,
фиксируется саморезом 4,2x30 мм.
Крестообразные соединители КЧ выполнены из литого полиамида (ПА6), фиксируются
нержавеющими саморезами;
Металлические кольца, между которых закрепляется сетка-труба выполнены из трубы
ø48х3 мм. В качестве материала используется Ст3.
К кольцам привариваются уши из Ст3 толщиной 8 мм

К данным ушам крепится сетка-труба с помощью алюминиевых втулок, которыми
обжимают концы канатов сетки. Втулка имеет отверстие под палец и под штифт,
который его фиксирует и защищает от выпадения.
С другой стороны колец привариваются 4 втулки из Ст20. Втулки имеют паз под звено
цепи и отверстие под палец, которым фиксируется цепь во втулке.
