Полоса препятствий для спасателей

Артикул 4984 Полоса препятствий для спасателей

Полоса препятсвий для спасателей.

Специальная полоса спасателя.

Вся территория специальной полосы спасателя покрывается слоем песчано-щебеночной смесью (50% карьерный песок, 50% щебень гранитный 5-10). Толщина песчаного слоя 150-200 мм, длинна полосы 110 метров, ширина полосы 8 метров. Вдоль специальной полосы спасателя беговые дорожки шириной 1,5 метра (правое и левое направление) протяженностью 100 метров.

1. «Стенка».

Сварная конструкция. Каркас конструкции состоит из двух стоек – швеллер 12П длинной 5 метров, с держателями доски – стальной уголок 50х50 мм. Сверху и снизу стойки соединены стяжкой – швеллер 12П. Расстояние между стойками 1,5 метра. Наполнение между стоек – доска толщиной не менее 40 мм. Доски надёжно крепятся держателями доски. Доска хвойных пород обработана антисептиком. С одной стороны конструкции крепится лестница. Лестница имеет 9 ступенек. Каждая ступенька изготовлена из круглой трубы диаметром 60 мм и толщиной стенок не менее 3 мм. Ширина лестницы – 500 мм, длина – 5000 мм. Все торцы труб заглушены заглушками. С другой стороны надёжно прикреплён канат – спортивный канат, длина 5 метров диаметр 3,8 см. Опоры обеих стоек каркаса имеют увеличенный размер для увеличения устойчивости конструкции. Габариты ДхШхВ: 1700х120х5000 (мм).

2. «Ограниченный проход в завале».

Железобетонная конструкция. Основа – фундаментные блоки ФБС24.6.6, габариты ДхШхВ 2380х600х580 мм. Количество 4 шт. Стены прохода - железобетонные плитные перемычки 3ПП21-71 ДхШхВ 2070х220х380 (мм). Количество 8 шт. Крыша прохода – железобетонная дорожная плита 1П-30-15-30 ДхШхВ 3000х1500х170 мм. Количество 4 шт. Размер конструкции ДхШхВ 6000х3000х1130 (мм). Размер проходов ДхШхВ 6000х700х380 мм. Конструкция с внешней стороны окрашена в белый цвет. Края конструкции обозначены красными наклонными полосами шириной 40 мм под углом 45 градусов.

3. « Завал».

Песчано-щебеночная смесь ДхШхВ 6000х5000х2000 (мм) на пологих сторонах насыпи расположены железобетонные дорожные плиты 1П-30-15-30 ДхШхВ 3000х1500х170 мм. Песчано-щебеночная смесь – 50% карьерный песок, 50% щебень гранитный 5-10. На песочной насыпи расположены 2 прохода диаметром 400 мм, протяженность прохода 400 мм. Проходы расположены между 3 столбами диаметром 500-600 мм, прорезиненными сверху (допускается использование автомобильных покрышек). Столбы надёжно закреплены на конструкции.

4. « Ров».

Железобетонные блоки заглубленные в грунт. Габариты: ДхШхГ: 5000х2000х1500 (мм).

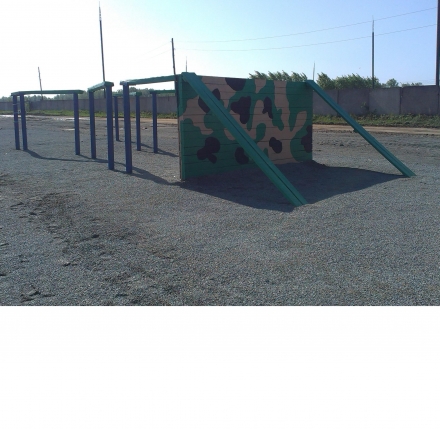

5. «Забор с разрушенным мостом».

Забор с наклонной доской.

Сварная конструкция. Болтовые соединения деталей. Каркас конструкции состоит из двух стоек – сварных рам из трубы 80х80 толщиной не менее 3 мм, уголка 50х50 толщиной не менее 3 мм, трубы Ф60, с держателями бруса (швеллер 22). Одна стойка зашита с двух сторон доской, образуя «забор» 1800х1500 ко второй стойке под углом крепится брус 200х200. Стойки соединены перпендикулярно друг к другу стяжкой (труба Ф60/фланцы из полосы 10 мм). Опоры обеих стоек каркаса имеют увеличенный размер для увеличения устойчивости конструкции. Наверху каждой стоек закреплен брус 200х200 мм (2 шт). Доска и брус хвойных пород обработан антисептиком. Все торцы труб заглушены заглушками. Габариты ДхШхВ: 4660х3620х2000 (мм).

Разрушенный мост.

Сварная конструкция. Болтовые соединения деталей. Каркас конструкции состоит из двух стоек: 1. Сварная рама из трубы 80х80 толщиной 30 мм, с держателями бруса (швеллер 22). 2. Вертикальная лестница с поперечными ступеньками в форме перекладины с держателями бруса (швеллер 22). Стойки соединены стяжкой (труба Ф60/фланцы из полосы 10мм). Опоры обеих стоек каркаса имеют увеличенный размер для увеличения устойчивости конструкции. Наверху каждой стойки закреплен брус 200х200 мм (2 шт). Брус хвойных пород, обработан антисептиком. Все торцы труб заглушены заглушками. Габариты ДхШхВ: 3440х1400х1000 (мм).

6. «Колодец и ход сообщения».

Сварная рама из трубы, профиля и уголка. Обшита доской хвойных пород. Заглублена в грунт (глубина колодца - 1,5 м, площадь сечения по верху – 1х1 м; в задней стенке колодца - щель размером 1х0,5 м, соединяющая колодец с перекрытым ходом сообщения глубиной 1,5 м, длиной 8 м с одним изгибом; расстояние от колодца до траншей по прямой - 6 м).

7. «Завал».

Сварная конструкция из трубы, металлической сетки и уголка (высота прохода 0,4 м, ширина прохода 0,7 м, протяженность прохода 5 м). Труба металлическая диаметром 100 мм. Все торцы труб заглушены заглушками. Вся конструкция окрашена в белый цвет. Габариты ДхШхВ 5000х3000х400 (мм).

8. «Разрушенная лестница».

Сварная конструкция. Нижний каркас состоит из двух боковин (сварные рамы из трубы 80х80 толщиной не менее 3 мм) и двух поперечин (труба Ф60 фланцы из полосы 10 мм). В каждой боковине вертикально вверх поднимаются 4 стойки с держателями бруса (швеллер 22). Наверху каждой пары стоек двух направляющих закреплен брус 200х200 мм. Брус хвойных пород, обработан антисептиком. Высота первой пары стоек с брусом - 1800 мм, высота второй пары стоек с брусом – 1500 мм, высота третьей пары стоек с брусом - 1200 мм, высота четвертой пары стоек с брусом – 800 мм. Длина каждого бруса – 2200 мм. Расстояние между парами стоек составляет 1200 мм. К брусу первой пары стоек крепится наклонная металлическая лестница. Боковые стойки лестницы изготовлены из трубы 80х80 мм толщиной не менее 3 мм. Лестница имеет 4 ступеньки. Каждая ступенька изготовлена из круглой трубы диаметром 60 мм и толщиной стенок не менее 3 мм. Ширина лестницы – 500 мм, длина – 2500 мм. Все торцы труб заглушены заглушками. Габариты: ДхШхВ: 5600х2200х1800 (мм).

9. «Завал из брёвен».

Конструкция размещена в искусственном рве из железобетонных блоков заглубленных в грунт. Габариты: ДхШхГ: 1,5х4,5х0,5 (м). Каркас стальные трубы (диаметр 100 мм, высота 1,6 м), образующие два прохода шириной 2 м, к ним на цепях подвешены бревна (диаметр бревна 150 мм, длинна 1,6 см) на расстоянии друг от друга 0,4 м. Конструкция окрашена в белый цвет. В каждом проходе по 3 бревна. Все торцы труб заглушены заглушками. Брёвна хвойных пород, обработаны антисептиком.

10. «Лабиринт».

Сварная конструкция. Лабиринт состоит из отдельных секторов (сварные рамы из трубы Ф48 толщиной не менее 3 мм), связанных между собой стяжками (из полосы 10 мм и трубы 60х30, толщиной стенок не менее 3 мм). Расстояние между перегородками – 0,5 м. Высота перегородок – 1 м. Все торцы труб заглушены заглушками. Габариты: ДхШхВ: 6х1,56х1,09 (м).

11. «Качающееся бревно».

Ров - железобетонные блоки заглубленные в грунт. Габариты: ДхШхГ: 9х4,5х1 (м). Бревно 200х200х мм располагается подвешенным на стальной цепи на расстояниях по 30 см от краёв рва. Цепь приварена к стальному швеллеру, в котором располагается бревно. Конструкция окрашена в белый цвет. Брус хвойных пород, обрабатывается антисептиком.

12. «Высотный мост».

Сварная конструкция. Основная конструкция из металлических труб 100 мм. Габариты: ДхШхВ 5х3,5х5,6 (м). С одной стороны под углом в 45 градусов крепятся две наклонные лестницы (Лестница имеет 20 ступенек. Каждая ступенька изготовлена из круглой трубы диаметром 60 мм и толщиной стенок не менее 3 мм. Ширина лестницы – 0,5 м, длина – 8 м). С другой стороны две вертикальные лестницы (Лестница имеет 14 ступенек. Каждая ступенька изготовлена из круглой трубы диаметром 60 мм и толщиной стенок не менее 3 мм. Ширина лестницы – 0,5 м, длина – 5,6 м). На верху конструкции между лестницами проход из металлической сетки, шириной 0,5 м и перила (перила изготовлена из круглой трубы диаметром 60 мм и толщиной стенок не менее 3 мм, высота 1 м).

13. «Подвесной мост».

Сварная конструкция. Несущий элемент – горизонтально подвешенные стальные троса, к которым поперек прикреплены болтами деревянные доски (длинна 1,2 м, ширина 0,2 м, толщина 2,5 см) расположенные на равных расстояниях друг от друга (расстояние между досками 0,2 м). Троса крепятся к стойкам. Стойки из металлической трубы диаметром 100 мм, сваренные между собой (габариты: ДхШхВ 1500х1500х1000). Стойки сверху обшиты доской (толщина 2,5 см, длинна 1,5 м). С двух сторон стойки крепятся перила (изготовлена из круглой трубы диаметром 60 мм и толщиной стенок не менее 3 мм, габариты: высота 1 м, длинна 1,5 м). Перила между стойками соединены стальным тросом (диаметр 60 мм) являющимся периллой подвесного моста. К каждой стойке крепится наклонная лестница (угол наклона 45 градусов). Лестница имеет 4 ступеньки. Каждая ступенька изготовлена из круглой трубы диаметром 60 мм и толщиной стенок не менее 3 мм. Габариты конструкции ДхШхВ 11х4,5х2. Конструкция окрашена в белый цвет. Доска хвойных пород, обрабатывается антисептиком.

14. «Стенка с проломами».

Стенка из кирпича, высотой 1,1 м, шириной 2,6 м толщиной 0,4 м с двумя проломами (нижний размером 1х0,4 м, расположен на уровне земли; верхний - размером 0,5х0,6 м, на высоте 0,35 м от земли) и с прилегающей к ней площадкой 1х2,6 м. Конструкция окрашена в белый цвет.

15. «Завал».

Сварная конструкция. Из труб диаметром 100 мм изготавливается решетка с размером ячейки 0,4х0,4 м. Количество ячеек: 6х8 шт. Решетка устанавливается на высоте 0,2 м от земли на трубы диаметром 100 мм. Все торцы труб заглушены заглушками. Конструкция окрашена в белый цвет.

16. «Вышка».

Сварная конструкция. Основная конструкция из металлических труб 100 мм. Габариты: ДхШхВ 3,5х4,5х5,6 (м). С одной стороны две вертикальные лестницы (Лестница имеет 14 ступенек. Каждая ступенька изготовлена из круглой трубы диаметром 60 мм и толщиной стенок не менее 3 мм. Ширина лестницы – 0,5 м, длина – 5,6 м). На верху конструкции пол из металлической сетки с двумя проёмами (габариты проёмов ДхШ:5х1,5) и перила (перила изготовлена из круглой трубы диаметром 60 мм и толщиной стенок не менее 3 мм, высота 2 м, соединены между собой). В центре проёмов вертикальная труба (диаметр 70 мм, толщина стенки 3 мм, высотой 7 м). Труба крепится вертикально, неподвижно, от стальной трубы соединяющей перила между собой до земли, проходя через центр прохода.

Стоимость:

Разрушенная лестница - 177 000 руб.

Лабиринт - 75 300 руб.

Забор с разрушенным мостом - 264 300 руб.

Высотный мост (одна часть) - 342 900 руб.

Стенка (подъем по канату. 1 шт.) -85 700 руб.

Подвесной мост - 233 200 руб.

Вышка - 382 000 руб.

Характеристики:

Толстостенная сталь с порошковой окраской.

Сосновая доска или брус с пропитками для использования на улице.

Монтаж: Бетонирование опорных столбов не менее чем на 1 м.
